2013.05.14 Tuesday

基礎配筋検査

0
    前回から少し時間が空いてしまいましたが、今日はHOUSE I現場の基礎配筋検査でした。


    遣り方後の工程を簡単にまとめると…

    ヾ霑辰遼笋畊み深さまで地面を掘る

    ∈媽个鯢澆固める
    ※砕石:粒の大きい砂利のような物

    G鬟▲衢祝匹箸靴萄媽个両紊ら薬剤を散布

    ぜ承ぢ从に防湿シートを敷く

    コ絢部に捨てコンクリートを施工
    捨てコンクリート:鉄筋と型枠を正確に施工する為に打つコンクリートで、強度はない

    ε感擇鯀箸

    С絢部のみ型枠を組む

    と、今日の時点でここまで進んでいました。
    文字では分かりづらいですねぇ…

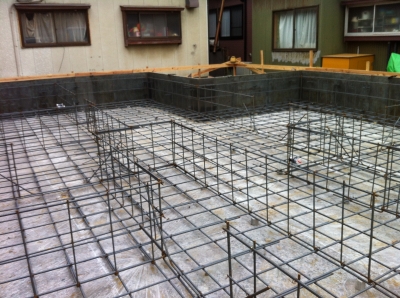

    今朝の全景
    周りを囲っている板が型枠です。


    この状態で蠧本住宅保証機構(通称JIO)の検査員による検査が行われました。
    図面通りに施工されているか、施工ミスはないかどうかを念入りにチェックします。
    合わせて私も図面と見比べながらチェックをしました。


    今回の検査で指摘を受けたのは

    |鰐未遼票哨掘璽箸氾感擇侶箚屬魍諒櫃垢襯好據璽機爾地面に埋まっていて、所定の隙間を確保できていない場所がある
    写真のように、めり込んで下がってしまっています。

    隙間が確保できていないと鉄筋が外部からの湿気で錆び易くなってしまい、その分強度が保てないため隙間の寸法が建築基準法で決まっています。
    どうしても鉄筋の上に乗って作業をしなければいけないので、だんだんと下がってしまったのでしょう。

    スペーサーの位置を変え、鉄筋をしっかり持ち上げてもらえるよう是正指示を出しました。



    型枠と鉄筋の隙間を確保する為のスペーサーが横向きに設置されている

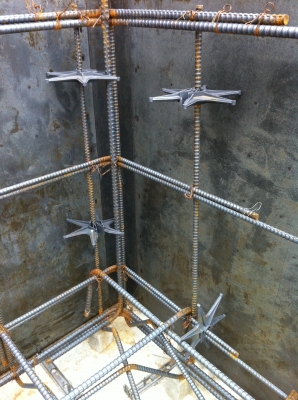

    写真の星型の物がスペーサーです。上の3つが横向きになっていますね。一番下は縦向きに直した後です。

    このスペーサーも鉄筋と型枠の隙間を確保する為の物です。
    横向きに設置するとスペーサーの下にコンクリートが流れにくくなってしまうので縦向きが好ましい、との事で指摘を受けました。

    後々職人さんに聞くと、これは縦横兼用のスペーサーで施工不良が起こりにくい物だよ、という事が判明しました。確かに今まで見たことない形状で、最小限の形状になっています。
    またひとつ勉強になった



    人通口があるべき場所に設置されていない

    これは単純なミスでした。
    図面通り設置するよう是正指示を出しました。



    た淕未叛K,違う箇所がある

    これは私が図面と見比べて発見しました。
    壁が斜めになっている部分で分かりづらく、図面上の表記も足りなかったのが原因です。
    幸い大きな修正にはなりませんでしたが、一部鉄筋をバラして直してもらいました。


    現場検査は施工ミスを発見し是正する為に大切な作業ですが、それ以前に職人さんが容易に理解しやすく、ミスを未然に防げるような見やすい図面を描かなければ、と改めて感じました。


    無事に検査と是正工事も終わり、引き続き基礎スラブ(底板)コンクリートの打設工事がはじまりました。

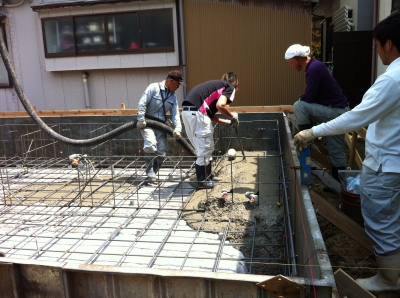

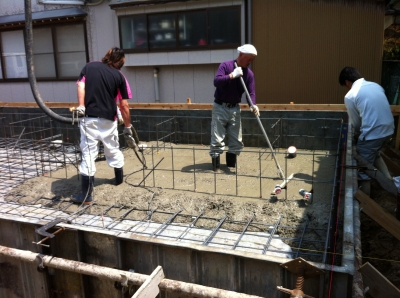

    コンクリートを流し込む人。(一番左)

    流し込んだコンクリートにバイブレーター(振動機)を入れ、しっかりと鉄筋の下までコンクリートが流れるようにする人。(左から二番目)



    コンクリートの表面をレーキでならす人。(右から二番目)

    コンクリートの重みで広がってしまう型枠を真っ直ぐに直す人。(一番右)
    と、4人がそれぞれ役割分担をして手際よくコンクリートを打設していきます。

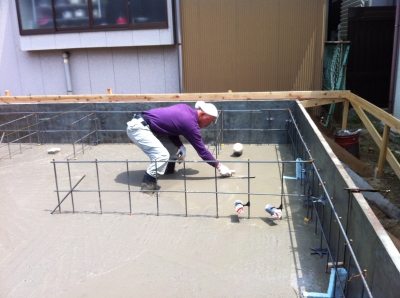

    その後、表面が乾かない内に金ゴテで仕上げていきます。

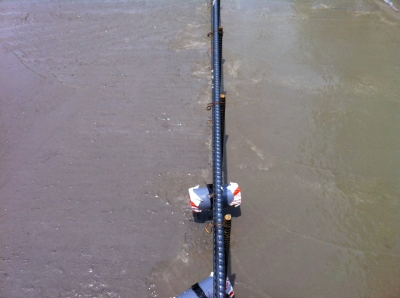

    右が仕上後。つるっとして綺麗ですね〜。



    長くなりましたが、今日はここまで。

    明日は乾いたコンクリートの上に内部型枠を施工していきます!
